Теплообменники с алюминиевыми пластинами

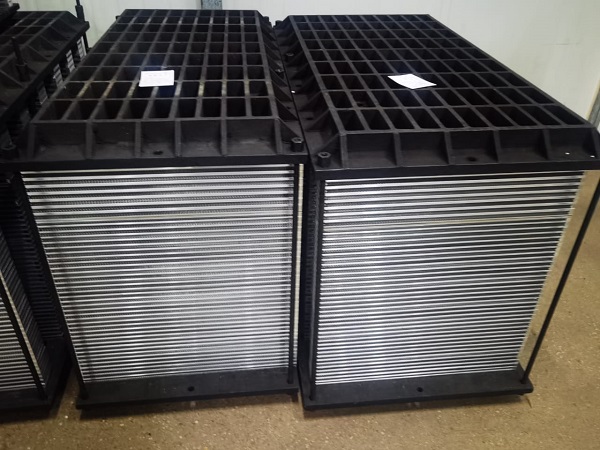

Алюминиевый пластинчатый теплообменник

Появление алюминиевых пластинчатых теплообменников подняло эффективность теплообмена теплообменника на новый уровень. В то же время теплообменники с пластинчатыми алюминиевыми пластинами имеют такие преимущества, как небольшой размер, легкий вес и могут работать с более чем двумя видами сред. В настоящее время теплообменники с алюминиевыми пластинами широко используются в нефтяной, химической, газоперерабатывающей и других отраслях промышленности.

Структура продукта:

Алюминиевые пластинчато-стержневые теплообменники обычно состоят из перегородок, ребер, стержня и дефлекторов. Ребра, дефлекторы и уплотнения размещаются между двумя соседними перегородками, образуя прослойку, называемую каналом. Такие прослойки укладываются различными флюидными методами и спаиваются в единое целое, образуя пучок пластин. Связка пластин представляет собой пластину. Сердцевина ребристого теплообменника вместе с необходимыми головками, соединительными патрубками, опорами и т. д. составляет пластинчато-ребристый теплообменник.

Принцип работы:

С точки зрения механизма теплопередачи теплообменник с алюминиевыми пластинами по-прежнему является теплообменником с плечом. Его главная особенность заключается в том, что он имеет протяженную вторичную поверхность теплообмена (ребра), благодаря чему процесс теплопередачи происходит не только на первичной поверхности теплообмена (перегородках), но и на вторичной поверхности теплообмена одновременно. Тепло среды на высокотемпературной стороне переливается в среду на низкотемпературной стороне один раз, и часть тепла передается по направлению высоты поверхности ребра, то есть вдоль направления высоты ребра. , есть перегородка для отвода тепла, а затем тепло конвективно передается в низкотемпературную боковую среду. Поскольку высота ребра значительно превышает толщину ребра, процесс теплопередачи вдоль направления высоты ребра аналогичен процессу однородного тонкого направляющего стержня. В это время нельзя игнорировать тепловое сопротивление ребра. Самая высокая температура на обоих концах ребра равна температуре перегородки. При конвекции и тепловыделении между ребрами и средой температура продолжает снижаться до температуры среды в середине ребра.

Приложение:

Стержневые теплообменники с алюминиевыми пластинами все шире используются в различных отраслях промышленности благодаря их превосходным характеристикам и зрелой технологии.
1. Воздухоразделительное оборудование: в низкотемпературных теплообменниках, таких как основной теплообменник, переохладитель и конденсационный испаритель воздухоразделительного оборудования, используются пластинчато-ребристые теплообменники, которые могут сэкономить инвестиции в оборудование и затраты на установку, а также снизить удельный расход энергии. .
2. Нефтехимическая промышленность: пластинчато-ребристый теплообменник имеет преимущества большой производительности, хорошего эффекта разделения и низкого энергопотребления. Он использовался для криогенного разделения этилена, промывки синтетическим аммиачным азотом, природного газа, разделения и сжижения нефтяного газа и других процессов.
3. Строительная техника: после более чем 20 лет исследований и практики страны по всему миру произвели и использовали пластинчато-ребристые теплообменники партиями на радиаторах автомобилей и локомотивов, масляных радиаторах экскаваторов, радиаторах холодильников и радиаторах мощных трансформаторов. устройство.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

Q: Как долго ваше время доставки?
О: обычно 5-7 дней, если товар есть на складе. Или 15-20 дней, если товара нет на складе, это зависит от количества.
Q: Предоставляете ли вы образцы? Это бесплатно или за дополнительную плату?
A: Да, мы можем предоставить образцы бесплатно, но не платить за доставку.
В: Каковы ваши условия оплаты?
О: оплата
Если у вас есть дополнительные вопросы, пожалуйста, свяжитесь с нами.
